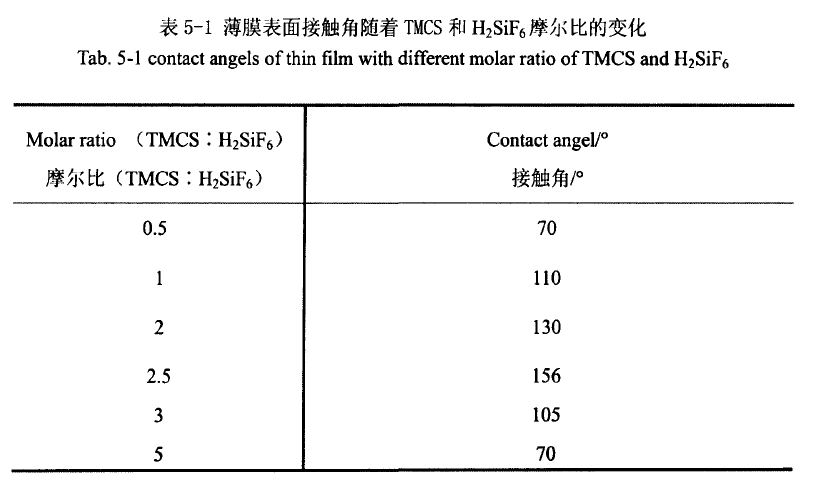

醫(yī)用鉛玻璃在三甲基氛硅烷中加入不同摩爾比例的H2SiF。和去離子攪拌0.5h, TMCS與水的摩爾比例為(CH3) 3SiC1 : H20 =I : 5, TMCS與的H2SiF6摩爾比例為0.5:1-5:1幾種不同比例。利用Sol-Gel法制備薄膜后，各種配制條件下得到的薄膜表面接觸角如表1所示，可以看出，表面接觸角隨著TMCS和H2SiF6配比變化，這是由于三甲基氯硅烷與氫氟硅酸配比不同生成的化學(xué)產(chǎn)物不同:TMCS與H2SiF6摩爾比為2.5: 1時(shí)得到的薄膜表面接觸角較大，這是由于該配比下，生成了硅氧烷基和一CF3基團(tuán)。

　　醫(yī)用鉛玻璃表面涂膜前后疏水特性分別如圖5-4中的(a)和(b)所示。由圖可以看出在普通玻璃表面，水滴呈潤(rùn)濕狀態(tài)，水滴直徑為1mm，其表面接觸角為28度，涂覆薄膜后表面的潤(rùn)濕情況如圖(b)所示，表面接觸角明顯增大，水滴在薄膜表面呈不潤(rùn)濕超疏水狀態(tài)，接觸角達(dá)156度，在有外力作用下，水滴可以自動(dòng)滾落離開表面，產(chǎn)生防水和自清潔效應(yīng)。
